首选准备工作用具。
焊接、气割、自制工装或专用拉码、机械顶盖、液压顶盖(50T-100T)、长丝杆M48或M46两根(长度现场定)、手拉式葫芦、销子、大锤、铜棒、紫铜片、内外径千分尺、水平尺、千分尺两套、钢丝绳、撬杆、记号笔、塞尺、红纸、密封胶、手推车、温度计、油锅、游标卡尺(0-300mm)、活动扳手等。
办理停电手续,进风挡板关掉切断电源,现场开关打到检修,高温风机冷却到50℃以下,方可作业。
开始拆卸安装
1.移走轴承座上的循环水管、震仪、热电偶,并放油。
2.风机的同轴度、同心度和水平度检查表,便于在更换风机轴承时找正调整,提高效率。
3.通过机壳顶部的吊装孔掉起叶轮,拆下电机和联轴器。
4.将轴承座移走。为了操作简便,可制作一个支承,水平向外延伸于轴承座底板,便于轴承座的拆装。

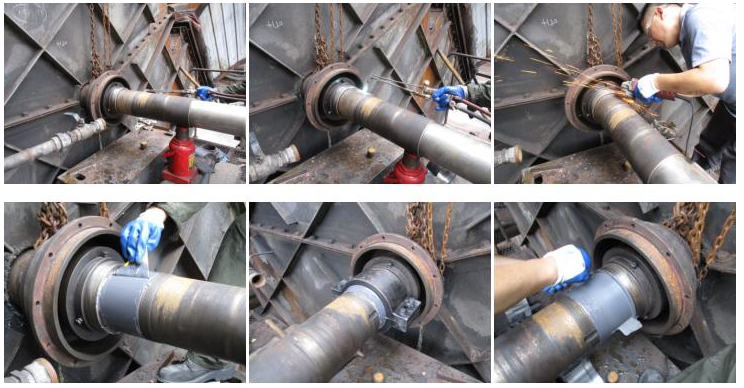

5.移除迷宫密封或甩油环,松开锁紧环和止退片,架式工具上的拆卸轴承。注:工装应套在轴承内圈上,不能在外圈上受力,架好后受力正中,不能倾斜;压压时,人应站在轴承的侧面,防止丝杆断伤击打人;若拆下,可用热油沸浇。
6.使用8号铁丝从轴承保持架缝隙穿过绑扎成环,用于吊装提升,将轴承水平放置在油锅内,要求轴承下垫空,不得触及锅底。在80-100℃加热轴承,并保温1-2小时。安装轴承时,将大锤、铜棒准备好,风机轴和轴承配合处无毛刺、尖端、锈迹。为了确保装配平稳,风机轴加热后的轴承内径有一定间隙,一般不小于10丝。若间隙过小,可将轴承继续加热保温,但温度不能超过20℃。在测量轴直径和轴承内径时,一定要小心,不要草率。当轴承内圈膨胀达到要求时,从油锅中取出轴承的动作要迅速,用干净的布将轴承内圈擦拭干净(注意防烫伤),轴承朝外,在水平方向与风机轴线配合后用力推入,一般情况下很轻松,如果推不进去,可用铜棒对称地垫在轴承内圈上用大锤击打入。就位后锁住螺母,等轴承冷却到常温后,锁住螺母两次。最终清洁轴承,并按照反过程拆卸安装。
